高清井下电视成像仪

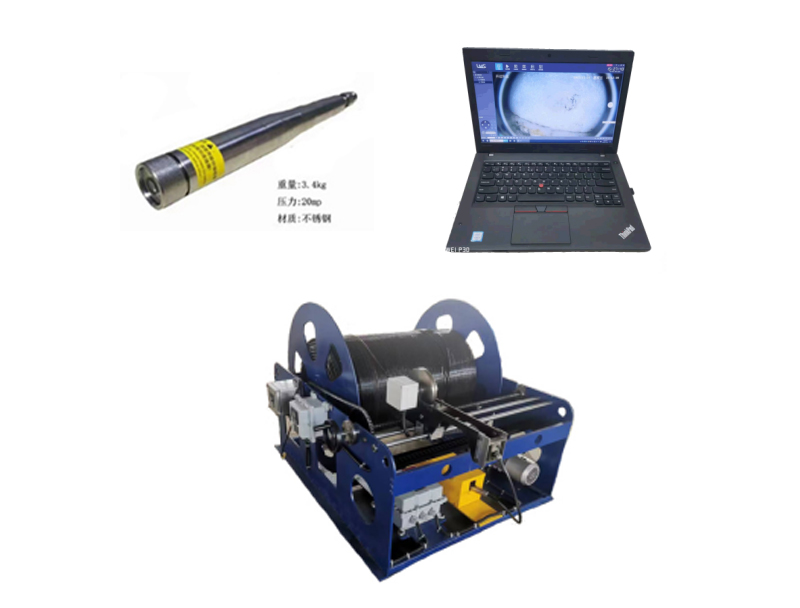

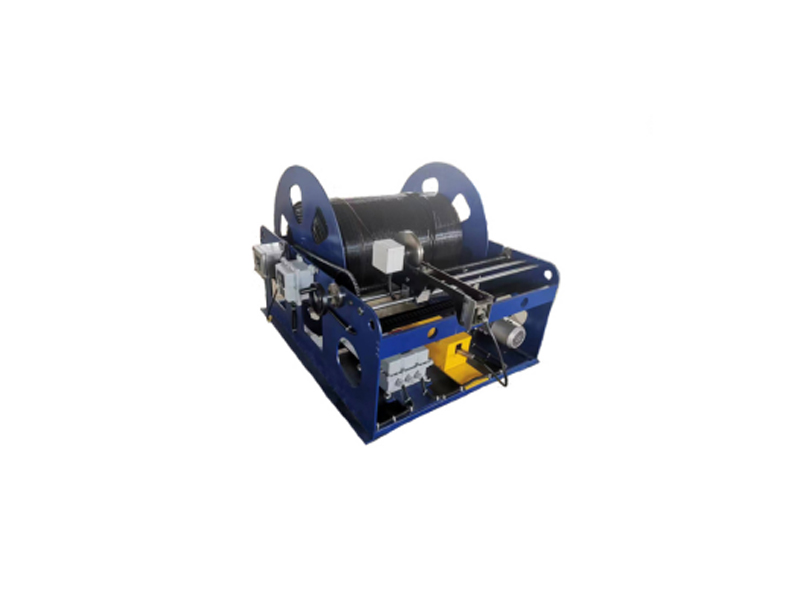

高清井下电视成像仪是采用由单模和多模光纤铠装而成的光缆通过电控绞车下入井筒（或深水）、可实现井筒4K高清实时摄像的一套系统，由井筒4K高清摄像短节、绞车系统、地面软件系统等组成，既可实现井筒高清4K实时摄像，也可配套光纤测井技术实现井筒快速找漏、找水、产液剖面测试等，实现了真正意义上的井筒一体化测试。

摄像仪性能参数：

• 长度（mm）：＜455

• 工作温度（℃）：-15~+150

• 摄像分辨率（px）：4K 色彩：彩色、高清

• 外径（mm）：80

• 承压能力（MPa）：>25

• 帧率：>30

• 传输速度（GB/s）：>1.0

• 电压输入:220V/50Hz

• 电缆线200-1000米可选；

• 光缆100-10000米可选；

• 深度接口:连接深度传感器

• 探头接口:连接探头，传输视频及电源连接绞车航空接口

• 深度弼零:测井前请将深度弼零，以便计数准确

• 显示器:高亮LED显示屏，户外可视

• (选配)双预览切换图像.

• 选配)视频输出预留口

应用范围 :

• 油气井修井过程中

• 打捞前对落物清晰摄像

• 替代常规找漏，摄像同步光纤测井找漏

• 诊断井筒出砂、泄露、套变位置

• 腐蚀和侵蚀的检查和监测

• 辅助打捞专家精准设计打捞工具

• 检查铣削、喷射和切割操作

• 套管和油管悬挂器检查

• P&A 操作期间的气泡/泄漏测试

• 水泥塞或桥塞的完整性检测评估

• 连续油管应用水平井快速实现井筒摄像

• 监测水平井中的流体运动和进入

• 替代钢丝作业，油管内下放摄像

• 可作为快速动员至作业现场，缩短了准备时间

• 其他特殊井况处理，辅助决策

注：本设备可选配电磁探伤系统。
